ИНФИЛЬТРАЦИЯ
При наличии в производственных помещениях промышленных зданий большого количества окон и дверей, часто одинарных и не уплотняемых на зиму, объемы холодного воздуха, поступающего снаружи через неплотности ограждений, настолько значительны, что добавки к теплопотерям на ветер не могут полностью компенсировать расход тепла на нагрев этого воздуха.
Проникновение холодного воздуха через окна и фонари (инфильтрация) обусловливается действием ветра и частично разностью объемных весов воздуха внутри и снаружи помещения.
Обычно считают, что под действием ветра воздух поступает в здание через наветренную его часть рисунок выше и составляющую половину периметра здания, и выходит через подветренную, составляющую вторую половину периметра.
Определение количества воздуха, поступающего в помещение, может быть произведено путем учета длины щелей, образуемых притворами окон, дверей, ворот и открывающихся фонарей.
При этом, как уже указано выше, учитываются щели, расположенные только с наветренной стороны.
На рисунке жирной линией отмечен периметр здания, для которого должна учитываться длина притворов, а стрелкой указывается направление господствующего ветра. Направление господствующего ветра для отдельных местностей следует принимать по СНиП. При определении количества воздуха, поступающего через притворы, возможно принимать ширину щелей 1,5 мм для окон и фонарей и 3 мм для притворов ворот и дверей.

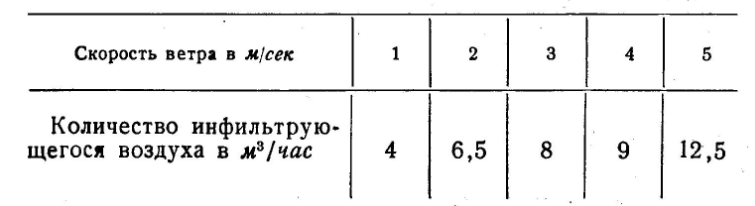

На 1 м длины щели притворов одинарных окон и фонарей с деревянными переплетами количество инфильтрующегося воздуха принимается по таблище расположенной ниже:

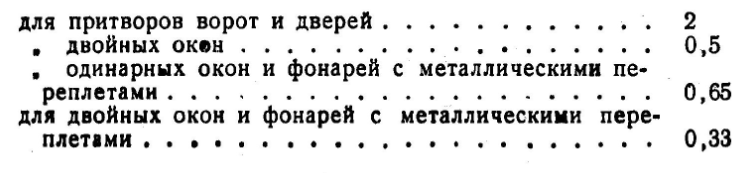

К указанным величинам вводятся поправочные коэффициенты:
Расход тепла на подогрев наружного воздуха, поступающего в помещение, определяется по формуле:
где L — суммарное количество наружного воздуха, поступающего в помещение, в м3/час;
7 —объемный вес воздуха в кг/м3,
с — удельная теплоемкость воздуха, равная 0,24 ккал/кг град;
tB-tH — разность температур внутреннего и наружного воздуха. Для ориентировочных расчетов расход тепла на подогрев воздуха, поступающего за счет инфильтрации, может быть принят в процентах от подсчитанных теплопотерь от 15 до 35%.
Притворы окон в жилых и общественных зданиях на время отопительного сезона замазываются или заклеиваются бумагой. Количество поступающего в помещения наружного воздуха за счет инфильтрации в зданиях до шести этажей незначительно, а поэтому расход тепла на нагрев его возможно не учитывать.
В жилых и общественных зданиях 6 и более этажей следует учитывать добавку к общим теплопотерям на инфильтрацию. Величину этой добавки в процентах от общих теплопотерь возможно определить по формуле:
А=7+(n-х),
где А — добавка в %;
n — число этажей;
х — порядковый номер этажа, считая снизу.
Через неплотности ограждений нижних этажей поступает больше наружного воздуха, а поэтому и расход тепла будет большим.

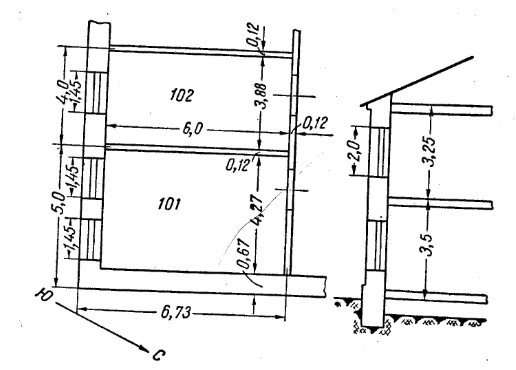

Ознакомившись с основами определения коэффициентов теплопередачи, расчетных температур и способами обмера ограждающих конструкций, приведем пример расчета теплопотерь здания на рисунке выше.
