Системы отопления разделяются на местные и центральные. Местными системами отопления называются такие системы, в которых теплогенератор, теплопроводы и нагревательные приборы объединены и представляют собой один агрегат, находящийся в самом отапливаемом помещении.
К местным системам отопления можно отнести: печное отопление, отчасти газовое (при сжигании газа непосредственно в нагревательных приборах) и электрические нагревательные приборы. Однако при последних двух видах отопления обязательны внешние установки с трубопроводами для транспортирования газа или с проводами для передачи электрической энергии. В печах генераторами тепла являются топливники (топки), теплоносителем-дымовые газы, теплопроводами-дымовые каналы, нагревательными приборами-теплоотдающие наружные поверхности печей.
Местные системы обслуживают непосредственно прилегающие помещения.
Центральными системами отопления называются такие системы, при которых выработка тепла происходит в каком-либо центре, например в котельной, а теплоноситель к нагревательным приборам подается по трубопроводам. Нагревательные приборы устанавливаются в отапливаемых помещениях. Теплоноситель, отдав через нагревательные приборы своё тепло воздуху помещения, по трубопроводам возвращается в котел, где он получает тепло за счет сгоревшего топлива.
В качестве теплоносителя в центральных системах отопления принимаются вода, водяной пар и воздух, соответственно чему системы отопления называются: водяные, паровые и воздушные.
Водяное отопление. Системы водяного отопления в зависимости от температуры воды подразделяются на системы с температурой воды до 100° и системы с температурой воды выше 100° (перегретой водой).
Кроме того, они подразделяются следующим образом:
а) по принципу подводки теплоносителя к нагревательным приборам— на двухтрубные (рис. 5, а); однотрубные (рис. 5,6) и двухтрубно-однотрубные (рис. 5, в);

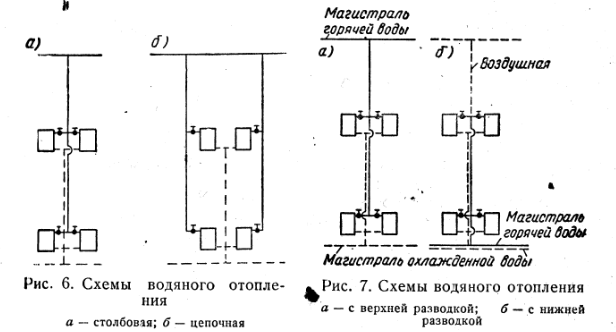

б) по схеме расположения стояков — на столбовые, при которых с помощью кранов, установленных на стояках, возможна регулировка поступления теплоносителя в стояки и выключение стояков для ремонта (рис. 6, а), и цепочные, при которых такая регулировка невозможна (рис. 6, б);

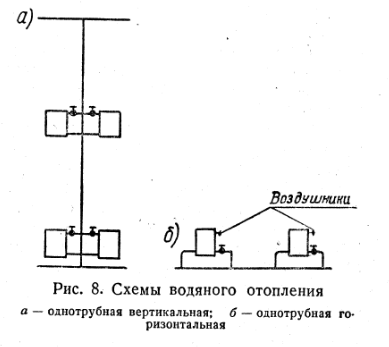

в) по месту расположения подающей и обратной магистралей — двухтрубные с верхней разводкой (рис. 7, а) и с нижней разводкой (рис. 7, б), затем однотрубные вертикальные с верхней разводкой (рис. 8, а) и горизонтальные однотрубные системы (рис. 8, б);
д) по характеру движения воды — с попутным движением горячей и обратной воды (система проф. В.М. Чаплина), со встречным движением горячей и обратной воды (тупиковая).
Системы водяного отопления также подразделяются на водяные с естественным побуждением (циркуляцией) за счет разности объемных весов воды и водяные с искусственным побуждением (с применением циркуляционного насоса); с выработкой тепла в домовых и районных котельных или на теплоэлектроцентралях.
Система отопления, обслуживающая группу смежных помещений, например квартиру, называется квартирной системой отопления. Для таких систем тепловой генератор — котел — устанавливается примерно на уровне пола отапливаемых помещений в той же квартире.
Паровое отопление. Системы парового отопления в зависимости от давления водяного пара подразделяются на системы низкого давления (давление до 1,7 ата) и системы высокого давления (давление выше 1,7 ата); в зависимости же от особенностей прокладки паровых и конденсаторных трубопроводов - по замкнутой схеме, если конденсат возвращаеться в котел самотеком, и разомкнутой, если возврат конденсата в котел осуществляется посредством насоса, инжектора и т. п.
Кроме того, системы парового отопления подразделяются: в зависимости от размещения магистрального паропровода — на системы с верхней или нижней разводкой; в зависимости от расположения паропроводов по отношению подводки к нагревательным приборам — на вертикальные и горизонтальные; в зависимости от принципа подводки пара к нагревательным приборам и удаления конденсата — на однотрубные и двухтрубные.
При прохождении теплоносителя (пара или воды) через промежуточный подогреватель, системы отопления в таком случае получают название пароводяных, водоводяных, водовоздушных и паровоздушных. Первая часть наименования системы относится к первичному теплоносителю, а вторая часть — к теплоносителю (вторичному), отдающему тепло отапливаемому помещению.
Лучистое и панельное отопление. Системами лучистого и панельного отопления называются системы отопления, в которых нагревательные приборы размещены в стенах, перегородках, полах или потолках.
Воздушное отопление. Применяемые и настоящее время системы воздушного отопления в промышленных зданиях подразделяются на централизованные системы, при которых отопление помещений осуществляется из единого центра с сосредоточенной подачей нагретого воздуха, и децентрализованные, при которых отопление осуществляется агрегатами, расположенными в различных местах помещений. При сосредоточенной подаче воздуха применяются крупные отопительные агрегаты, направляющие подогретый воздух со значительной скоростью.
Системы воздушного отопления делятся на системы с естественным побуждением (за счет разности объемных весов воздуха) и воздушные с искусственным побуждением и передачей воздуха при помощи вентиляторов.
Печное отопление. Печное отопление может применяться для отопления зданий не выше двух этажей. Принятая система отопления в зависимости от назначения помещения должна обеспечить:
а) равномерный нагрев воздуха в помещении;
б) возможность местного, а желательно и центрального регулирования;
в) санитарно-гигиенические требования;
г) безопасность в пожарном отношении;
д) отсутствие запаха и вредных выделений;
е) удобство эксплуатации;
ж) доступность для осмотра;
з) бесшумность работы (обязательна для жилых и общественных зданий).
Параметры теплоносителя в системах отопления. Жилые, общественные, производственные и вспомогательные помещения с постоянным или длительным пребыванием людей, в которых необходимо по условиям технологического процесса поддержание положительной температуры, оборудуются системами отопления, обеспечивающими внутренние температуры воздуха в соответствии с требованиями СНиП.
Дежурное отопление в нерабочее время предусматривается:
а) когда требуемая температура воздуха не обеспечивается теплом, аккумулируемым ограждениями помещения и оборудованием,
б) когда оборудование не может быть использовано для нагрева помещения.
Расчет тепловой мощности систем отопления для помещений общественных и производственных зданий следует производить с учетом среднечасовых тепловыделений от людей и технологического оборудования по смене с минимальной загрузкой.
Отопление зданий следует осуществлять системами:
а) водяными с температурой теплоносителя 95-70° — в жилых; домах, общежитиях, административных зданиях, гостиницах, школах, музеях, книгохранилищах, поликлиниках, амбулаториях и аптеках;
б) водяными с температурой теплоносителя 85-65° — в детских яслях и больницах;
в) водяными с параметрами 95-70° или паровыми низкого давления— в зрелищных предприятиях, магазинах и др.;
г) водяными или паровыми с температурой на поверхности нагревательных приборов не более 150°, а также воздушными — во вспомогательных и производственных помещениях без выделения пыли;
д) водяными с температурой на поверхности нагревательных приборов не более 130°, паровыми с температурой на поверхности нагревательных приборов не более 110° или воздушными - в производственных помещениях с выделением неядовитой пыли.
